弹性螺旋凸轮泵

产品详情

弹性体螺旋凸轮泵是容积泵的一种，应用于石油化工、精细化工、日用化工、制药、食品、环保、造纸、涂料、冶金等行业。国内生产的凸轮泵以金属凸轮泵为主，适用于干净、不含颗粒和纤维的介质。艾迪机器弹性螺旋凸轮泵，采用弹性体螺旋转子，具有强耐磨、耐腐蚀性能，适合输送含固体颗粒、纤维介质或腐蚀性强、对剪切敏感或含气体介质，是一种国内新型容积泵产品。

工作原理

由在同步齿轮驱动下不断旋转的两个螺旋形凸轮转子，将介质从泵的进口推送到泵的出口，从而完成输送。由于转子与泵体之间具有***的密封性，泵的进出口腔室隔断，具有真空抽吸能力，因此泵的自吸能力较好。因采用两叶、三叶、多叶螺旋转子，泵在旋转一周内每个时刻的瞬时设计流量都是恒定的，几乎没有脉动和扰动。

结构组成

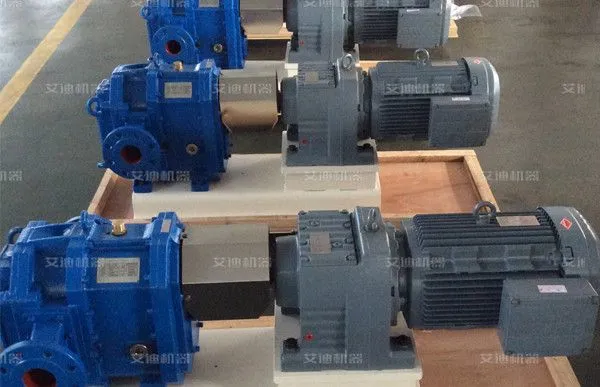

弹性螺旋凸轮泵可以由电机驱动，也可以由柴油机驱动，还可以配套PLC控制系统。

弹性体旋转凸轮泵结构组成、弹性体旋转凸轮泵结构组成2、弹性体旋转凸轮泵结构组成3、弹性体旋转凸轮泵结构组成4

结构特点

1、快启泵盖，拧开泵盖上的螺母即可打开泵盖，可以完成过流部件和损耗件的在线检修，无需移动管道和其他相关连接装置。

2、轴向两端安装有可更换的耐磨板，泵体内部也安装有圆弧状的耐磨衬套，保护泵壳不受磨损，延长泵的寿命，耐磨板和耐磨衬套的材质采用耐磨材料，耐磨性强，抗酸碱性强(PH值1到13)。不需要拆卸泵本体，耐磨板和耐磨衬套都很容易检查和更换。

3、采用弹性体转子，不仅使其具备持久耐120℃高温特性，同时具备非常优良的耐磨损特性。采用独特螺旋转子型线优化设计，改善了内流特性，提高抗汽蚀性能，实现低脉动、高效率输送，延迟了转子寿命，降低维护成本。

4、采用具有自主知识产权的组合浮动机械密封，***持续密封介质温度达120℃。所有机械密封是一个部件，打开泵盖后即可更换或检查。根据不同的输送介质，选择不同的机械密封材料。所有的O型圈也是根据介质特性选择不同材料。

组合浮动机械密封图

5、不过流泵轴，泵轴设计泵轴与输送介质不接触，使泵轴不受腐蚀。且泵轴采用高强度材料制造，确保了泵运转的稳定性。

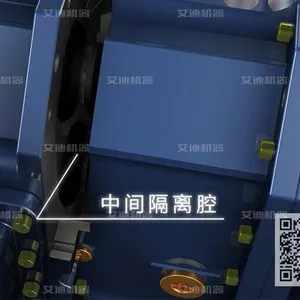

6、采用中间隔离腔设计，隔离过流泵腔和齿轮腔室。防止介质污染齿轮腔，又防止齿轮腔润滑油进入过流泵腔污染介质。中间隔离腔润滑油对机械密封进行润滑，确保了泵在空转或在真空状态下正常运行。

7、同步齿轮装在独立密封的齿轮腔内。同步驱动的齿轮凸轮转子同步运转，摩擦小，准确传动，寿命长。泵的轴承采用SKF、NSK或国内哈瓦洛品牌，低摩擦的轴承。

产品优势

1、密闭性好，自吸能强，自吸高度8.5m左右。

2、结构对称，输送方向可逆，只需改变驱动方向，正转抽吸，反转可冲洗。

3、旋转部件为低摩擦设计，机械密封由隔离腔的润滑油润滑，特殊工艺产品可干运转15分钟左右。

4、耐磨性好，零部件全部采用复合耐磨材料，寿命长，维护工作量小，无需特殊工具。

5、规正宽大的入口使粘稠或含固体颗粒物的介质。

6、采用弹性体螺旋转子，耐腐蚀、无脉动、效***、噪音低。
